Canaletas

Canaletas en despacho de orientación.

Teníamos que poner unas canaletas en el despacho de orientación para que el cable de red no fuese por el suelo y moleste.

Primero medimos toda la habitación para tener dos opciones, la cual elegimos la opción mas corta.

Cuando ya teníamos las medidas, fuimos a por las canaletas en "trastero" del instituto y cogimos las canaletas mas largas que vimos.

Después de tener las canaletas volvimos al despacho con ellas y marcamos con un lápiz por donde debíamos cortar. Al terminar de cortar las canaletas, con el taladro hicimos los agujeros en la canaleta para pasar el tornillo y atornillar lo a la pared.

Al tener las canaletas cortadas y agujereadas, volvimos al despacho y tuvimos que mover las estanterías que habían para poder poner las canaletas en la pared, al quitar las estanterías enchufamos el taladro a la luz y marcamos con lápiz en la pared los agujeros de las canaletas para que no se nos vayan a otro lado, al marcar quitamos las canaletas y cogimos el taladro para hacer los agujeros en la pared y poner los tacos en el agujero.

Al tener las canaletas atornilladas pasamos el cable por dentro de ellas, cerramos las canaletas y volvimos a poner las estanterías a su sitio.

SANEAMIENTO DEL BASTIDOR AULA B-101

Acabamos de terminar el saneamiento del bastidor del aula B-101.

Empezamos con los cables conectados al "patch pannel", buscando donde estaba conectado en el "switch". Para eso teníamos que seguir con la mano el latiguillo, porque había un lío de cables que no se sabia donde iba cada uno.

Mientras íbamos descubriendo cada cable donde estaba conectado, íbamos desconectándolo y sacándolo de detrás para ponerlo por delante. Así el bastidor se quedaría mas limpio.

También íbamos descubriendo cables que estaban conectados en un lado del latiguillo  y cables que no sabíamos de donde llegaban así que los quitamos del bastidor porque eran inútiles.

Cuando teníamos todos los del grupo juntos, es decir los 6 primeros conectores juntos los embridamos con cinta aislante para que se quede mas limpio y no se líen los cables.

Después de terminar de embridar todos los cables parcheamos dos cables el cual uno va a nuestra clase y el otro todavía no sabemos donde va.

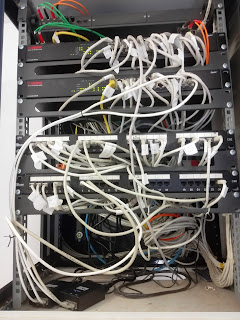

Esta es la foto del bastidor antes del saneamiento:

Y aquí os dejo la imagen después del saneamiento:

ACTUALIZAR LLIUREX EN UN AULA

1º Desde la terminal actualizaremos el servidor. Para entrar en la terminal tendréis que ir a "aplicaciones" "accesorios".

Con "sudo lliurex upgrade" actualizaremos el servidor.

2º Actualizaremos el mirror desde la terminal también poniendo "sudo lliurex-mirror update".

3º Accederemos a Zero Center desde "aplicaciones" "administración de lliureX".

Y nos saldrá esto en la pantalla.

En el cual le daremos a "Gestión remota de clientes".

Para conectarnos a los PC's del aula.

Nos pedirá el nombre de usuario donde nosotros pusimos "administrador".

Y nos saldrá una pregunta diciendo cuantos ordenadores están conectados y si queremos continuar. Le daremos a "si".

Nos pedirá la contraseña en la que escribimos "administrador" también.

4º Aparecerán ventanas de cada equipo y una ventana pequeña al lado donde escribimos todo lo que teníamos que hacer y que se mandaran directamente a todos los equipos.

Para actualizarlos pusimos en la venta pequeña "sudo lliurex upgrade".

Si queremos ver la versión actual escribimos "lliurex-version".

Al terminar la actualización en todas la ventanas nos saldrá la versión en la cual la nuestra es 15 05.0.304

Si queremos eliminar paquetes que no nos hagan falta escribiremos "sudo lliurex-mirror update".

En esta semana hemos intentado poner "HDMI"  en las clases de 1º de la ESO para que puedan conectar las "tablets" en sus clases y que se vean en el proyector.

Este es el conector al cual los alumnos conectaran mediante un cable "HDMI" a sus "tablets" .





















En esta imagen vemos la parte en la que tenemos que conectar los cables que hay dentro de la protección del "HDMI" para que funcione.














Con esta parte del cable hemos cogido un polimetro para comprobar donde vamos a colocar cada cable y que pueda funcionar perfectamente.

Como los agujeros eran tan pequeños hemos cogido un cable que no nos hiciera falta y lo hemos cortado. Lo hemos enrollado en la aguja del polímetro y los hemos ido probando uno por uno.















Con la otra aguja al mismo tiempo de ir probando con el conector del cable probando con los agujeros hemos ido buscando el cable que fuera la corriente con el otro lado del cable. Sabíamos cual era por que el polímetro esta puesto en el modo continuidad para que pitara y saber que cable era.

SANEAMIENTO DEL BASTIDOR DEL AULA

A continuación os mostrare el cambio que le hemos dado mis compañeros y yo al bastidor de clase.

Aquí os dejo la foto de como estaba antes de sanearlo.

En la siguiente imagen os muestro la roseta por donde pasamos 4 cables de red nuevos para que llegasen al bastidor.

Los nuevos cables seguían por encima del techo falso hasta el bastidor en esta imagen lo que se ve es la canaleta que conecta el bastidor con el techo falso.

Para que se quedaran los cables "Ethernet" tuvimos que hacer dos cocas con los cables porque eran mas largos que los otros.

A continuación seguíamos siguiendo la ruta de los cables haciendo una forma de ( U ) que la forma que tenia antes de que lo limpiáramos.

Y por ultimo esta la imagen de como quedo al final el bastidor.

Aquí como podéis comprobar en comparación a la otra imagen del bastidor, hemos cambiado de sitio algunos "switch's", y embridamos los cables por partes y con cinta aislante para que no se volviesen a liar entre ellos.

EL PC NO DA LINK ¿QUE HAGO?

En la ultima fila de la clase había un ordenador que no tenia link. Primero miramos cual podría ser el posible fallo de la red y sacamos varias teorías de que podría fallar:

Los posibles fallos podrían ser: la tarjeta de red del ordenador, el latiguillo que conecta de la torre a la roseta, la roseta, el cable que va por las canaletas desde la roseta hasta el "patch pannel".También podrían fallar los conectores del "patch pannel" o el latiguillo que conecta del "patch pannel" al "switch".

Para comprobar que era lo que fallaba, empezamos mirando que el latiguillo que conecta la torre a la roseta funcionara poniéndolo en otra torre, para ver si daba señal. Y en otra roseta porque si no seguiríamos con el mismo problema de que no funciona el latiguillo. Al comprobar que el latiguillo funcionaba, antes de abrir la roseta o abrir la torre, nos fuimos al "patch pannel" para ver si el problema venia de allí. Buscamos el numero de la roseta para saber donde estaba el latiguillo del ordenador que no funcionaba. Cuando sabíamos ya el número correspondiente, cogimos ese latiguillo y lo pusimos en otro conector del "patch pannel" y ese resulto ser el problema. El conector donde estaba el cable de red conectado en el "patch pannel" no estaba bien conectado el cable de red y así terminamos con el problema de aquel ordenador.

 Instalación de los puntos de accesos WIFI

En este blog os explicare mediante palabras e imágenes como instalamos los puntos de acceso wifi a las clase de 1º de la E.S.O.

1. Fuimos también a por una caja con cable de red para pasarlos por la canaleta de datos que hay encima del techo.
2. Tuvimos que entrar en las clases y llevarnos una baldosa para hacer los agujeros con el taladro sin molestar a la clase.
3. Mientras unos hacían los agujeros, otros preparaban los cables de red para poder conectarlos

Empezamos poniendo el dos cables de red por el techo falso. Esos dos cables tenían que ir a clases distintas, por lo que uno lo hicimos mas largo que el otro.

Esos dos cables teníamos que pasarlos por encima de esa canaleta donde hay mas cables de red, por lo que la llamamos canaleta de red.



Una de las puntas de los dos cables Ethernet teniamos que pasarlos por hay para que llegaran al bastidor.

















En la imagen que veis al lado esta el bastidor donde colocamos uno de los extremos de los cables de red.

Aquí tuvimos que poner los cables igual que como veis en la imagen para que los cables no se liaran.

Por aquí pasamos los extremos de los cables para poder llevarlos al switch para poder parchearlos para que funcionen

Cuando parcheamos los cables que sale en la imagen pudimos crimpar los otros dos extremos de los cables que se iban a las clases de 1º.

En la dos ultimas imagenes conectamos dos latiguillo del switch a los poe para que le llegara la señas a los puntos de acceso de las clases de 1º
